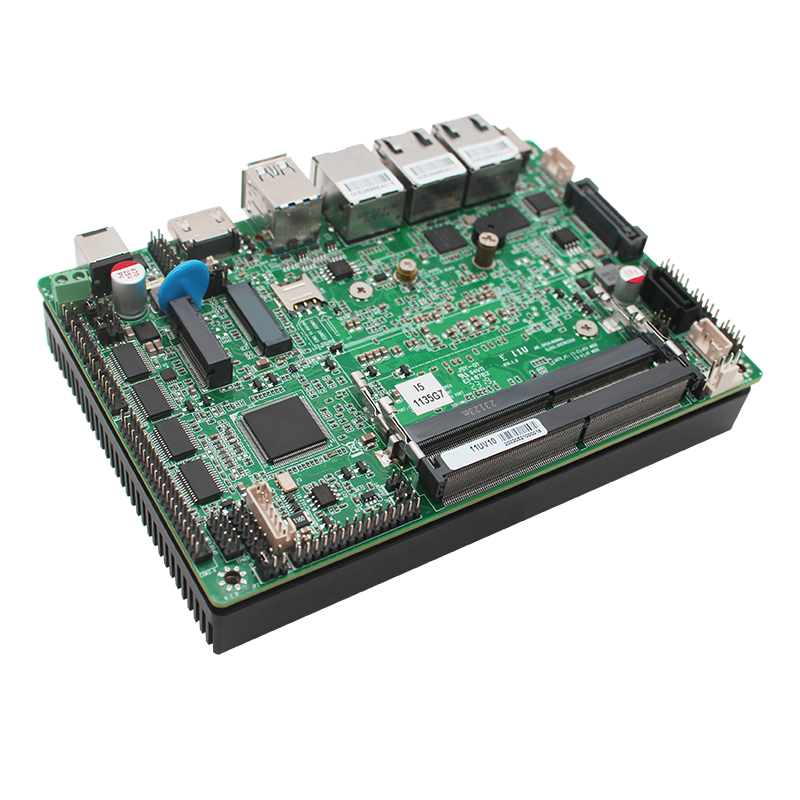

ZC35-E11U 3.5英寸工控主板規格參數

處理器         （不同批次型號有可能不同）

Intel?Core  i3-1115G4

Intel?Core i5-1135G7/1145G7

Intel?Core

 i7-1165G7/1185G7

雙核四線程，睿頻4.1G

四核八線程，睿頻4.2/4.4G

四核八線程，睿頻4.7/4.8G

顯卡

CPU集成INTEL 銳炬? Xe高性能核顯，支持4K極清顯示

內存

支持雙通道DDR4 SO-DIMM內存，最大支持64GB；

存儲

支持M.2 2280+SATA3.0兩種接口存儲設備

網絡（3網口）

2*Intel I210/211, 1000Mbp/s

1*Intel I226/I225，2500Mbp/s（可改為2*USB)

聲卡

板載ALC897 7.1聲道聲卡

IO接口

主板后部IO：

1*DC IN(Φ=5.5*2.5mm)

1*HDMI 2.0

2*USB 3.0

1*RJ45（2.5G）

1*RJ45（1000M）

1*RJ45（1000M）

1*Audio Line out/MIC二合一

內部可擴展IO:               1*VGA插針

6* COM接口（COM1-6默認支持RS232，其中COM1/2可跳線支持RS232或RS485）

1*GPIO插針

1*TPM2.0插針

1*LVDS 30PIN(杜邦2.0）

1*屏背光供電接口 （6pin PH2.0）

1*JCASE（機箱開啟偵測）

1*SATA 3.0(6Gb/S)

1*SATA POWER

4*USB2.0插針

1*M.2 M-Key插槽，支持NVME SSD

1*M.2 B-Key插槽，支持4G/5G 模塊

1*SIM 手機卡槽

1*AT-ATX跳線帽（設置通電自啟）

1*SPK功放接口4PIN

1*EIO（用于對接訂制擴展板）

電源

DC 9-24V，功率建議48W以上，（如使用LVDS點屏，需根據屏的功耗來選擇足功率的電源）

尺寸

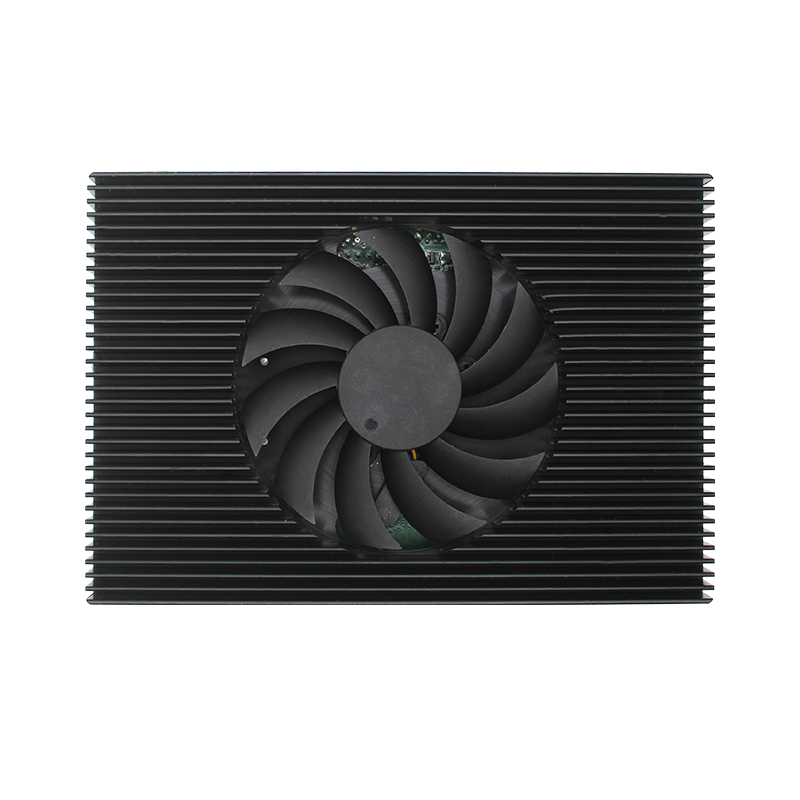

148*102*20mm（不含散熱器），148*102*35mm(選配散熱器）

操作系統

支持Windows10、Windows11、Linux等

工作溫度

-20-60攝氏度，濕度5%-95%無冷凝

(存儲溫度：-40-80攝氏度，濕度5%-95%無冷凝）
